• 氮氟龍 NITROFLON • 鈦氟龍 TITAFLON • 化學鎳 NICKEL
商品圖錄－鍍層解說－電鍍 W / F / NIP（優點／適應用途）比較表

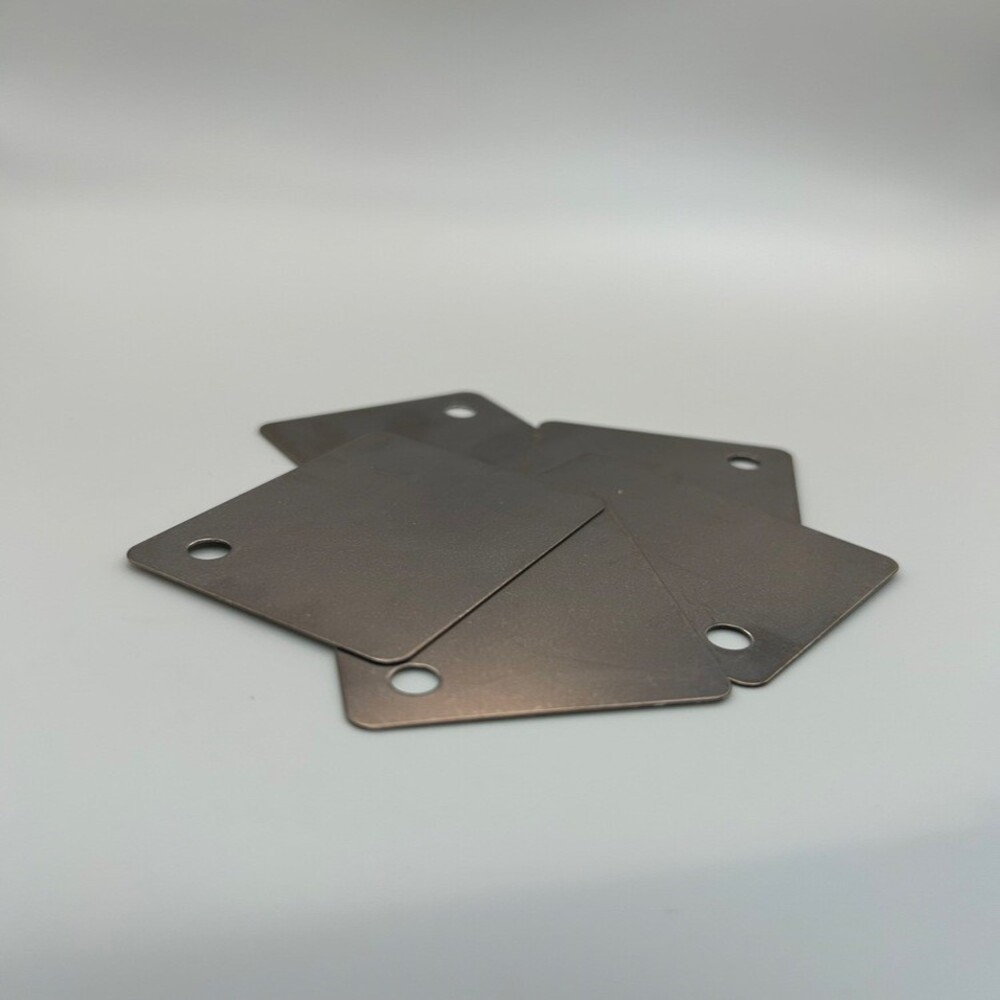

鈦氟龍（TITAFLON）
產品特性
- 金屬對樹脂、橡(塑)膠、矽膠、特殊工程塑膠等具有優良的脫模(維型)特性，在限定的拔模角度之內，易脫模離型。成行週期縮短20%-30% ，不會產生刮傷、增加模具壽命、抗靜電(防止粉塵因靜電吸附) ，完全免用脫模劑，滑塊自我潤滑、耐磨耗、不生鏽好保養，特性模硬度達HV550(HRC52.3) ，立即增加生產效率、原物流動性提高、降低射出壓力與射速，可產生品質需求高的光學及半導體產品，運用於各式模具表面處理、模仁、灌嘴、入子等相關部品，擁有極佳效果的表面處理技術
優點
- 電鍍層膜厚均勻一致，孔洞內皆可鍍 著，省去後續研磨加工。
- 電鍍附著性強、硬度高、抗蝕性佳。
- 完全免用脫模劑。
- 脫模(離型)特性極佳。
- 抗靜電。
- 自我潤滑。
- 耐磨耗、 不生鏽、 好保養。
效益
- 增加生產效率
- 原料流動性提高
- 降低射出壓力與射速
- 延長使用壽命
- 降低不良品機率
| 項目 | 氮氟龍（W） | 鈦氟龍（F） | 化學鎳（NIP） |
|---|---|---|---|
| 硬度 |
熱處理前
HV450–550（HRC45–52） |
熱處理前
HV350–450（HRC35–45） |
HV350–450（HRC35–45） |
|
熱處理後
HV950–1050（HRC68 以上） |
熱處理後
HV550–650（HRC52–57） |
||
| 耐熱溫度 | 500–650 °C | 300–350 °C | 400 °C |
| 滑動性 | 特優 | 優 | 佳 |
| 流動性 | 優 | 特優 | 佳 |
| 離型性 | 優 | 特優 | 佳 |
| 動摩擦係數 | 0.045 | 0.058 | 0.114 |
| 脫模性 | 不用脫模劑 | 不用脫模劑 | 可不用脫模劑 |
| 耐蝕性 | PH1–12 | PH1–12 | PH1–12 |
| 鍍層均勻性 | ±10 | ±10 | ±10 |
| 鍍層表面 | 無微孔 | 無微孔 | 無微孔 |
| 表面粗糙度 | 0.12 | 2.28 | 0.12 |
| 特性 | 硬度強 | 脫模性佳 | 防鏽 |
| 固定製作時間 | 三、五 | 三 | 三、五 |
